使用注意事项

产品的安全使用

请在安装、使用东发弹簧之前,阅读本使用说明书,并在阅读后将其保存在查阅方便之处。
在安装、使用弹簧时,务必遵守以下事项。本说明书中的符号表示及其含义如下。

警告

不遵守该相关事项时,有可能发生因弹簧断裂、飞散而致使操作人员负伤等重大事故。

注意

不遵守该相关事项时,有可能导致弹簧及周围器具物品的损害。

参考

使用产品时,希望理解的事项。

弹簧的保管、使用方法和注意事项

警告

产品规格的确认
在安装、使用弹簧之前,请充分确认设计上的弹簧规格和所安装的弹簧规格是否一致。因ISO10243标准的产品和强力弹簧在识别颜色、弹簧特性上完全不同,需要特别注意。
所使用的压缩量
请在本公司产品说明书中规定的负荷和所对应的压缩量范围内使用弹簧。超过该范围使用时,
有可能发生弹簧钢丝接触使负荷急剧上升等而导致弹簧的早期断裂。

表面伤痕
弹簧表面有伤痕时,将会使弹簧易于发生早期断裂。在确认弹簧表面存在伤痕的情况时,建议立即更换新弹簧。

腐蚀环境
请避免在腐蚀环境中使用弹簧。生锈的弹簧可能发生早期断裂,应立即更换新弹簧。即使是具有防腐性切削液,
如果长期在其中使用,弹簧也有可能生锈。

挟入异物
使用中的弹簧、如果在弹簧钢丝间存在异物,则会因此产生偏负荷、冲击负荷而使弹簧易于断裂。应给于充分注意。

设置条件(预负荷)
弹簧应在受压缩的状态(有预压的状态)下使用。在没有预压的状态使用时,使用过程中产生的冲击、偏负荷会使弹簧发生早期断裂。

施压的平行度
在设置弹簧时,应该使弹簧的安装端与施加压力端在使用的全程中保持平行。在倾斜状态下施加压力时,所产生的偏负荷, 容易造成早期断裂。(参照图1)

并排使用
在同一平面上同时使用多类型、复数弹簧时,应该注意所施加压力的平行度、负荷、压缩量等的整体平衡性。(参照图2)

禁止垂直排列使用
不可将弹簧在纵向重叠使用。纵向重叠使用将使弹簧易于产生弯曲而造成早期断裂。(参照图3)

禁止内外重叠使用
不可在弹簧内径中插入小径弹簧在同轴上使用。这种使用方式会发生弹簧钢丝相互咬合等而使弹簧易于发生早期断裂。(参照图4)

弹簧导向
弹簧在无导向的状况下使用时,容易发生弯曲而造成早期断裂。应在内径或外径进行导向。
利用金属制的轴类进行内径导向时,弹簧内径与金属导向轴类的相互摩擦会使弹簧内径产生磨损,也是产生早期断裂的原因。

使用温度
产品说明书中的负荷等标准值是以常温(40℃以下)下使用为条件。在超过80℃的使用环境下,根据使用条件的不同, 可能使弹簧的自由高度变低、负荷减弱、寿命降低。此外,即使是在使用之前也应避免在200℃以上对弹簧进行加热。

弹簧在压缩状态下的保管
不可使弹簧在持续压缩的状态下进行保管。在压缩状态下保管时,弹簧会发生疲劳。这种弹簧可能已经易于断裂。 建议更换用新的弹簧。

拉伸弹簧
拉伸弹簧的拉环具有脱钩的危险性,应充分注意拉环部的安装状态。进行安装、拆卸时也应充分注意安全性。

产品用途
压缩弹簧不可在压缩方向以外施加外力(拉伸、扭转等)进行使用。拉伸弹簧不可在拉伸方向以外进行使用。 否则,将有可能使弹簧发生变形、断裂。此外,不可用作弹簧以外的用途(如用作榔头、镇石等)。

注意

设置部位的加强
因弹簧是由坚硬的钢制而成,在特性上,向其施加压力部分、承受压力部分有可能被刮削而产生磨损。
如果使用上因此会发生问题,希望考虑对设置弹簧部位采取增强、保护的对策。

定期点检
随着使用频度的增加,弹簧会发生永久变形。因此根据需要,有必要对其更换。 为防止生锈,需要经常进行检查·维护管理,以使弹簧表面保持涂有适度的防锈油。 特别需要注意的是,无涂装弹簧、MR、LR系列弹簧(无防锈处理指定的)没有进行电泳涂装,容易生锈。

保 管
弹簧保管应避开高温潮湿,且无关人员触摸不到的安全场所。

废 弃
东发弹簧所用钢丝为低合金钢(弹簧用硅铬钢、琴钢丝、弹簧用不锈钢丝),可作为通常的金属废弃物处理。
弹簧材料·涂料均符合RoHS指令要求。

产品规格

参考

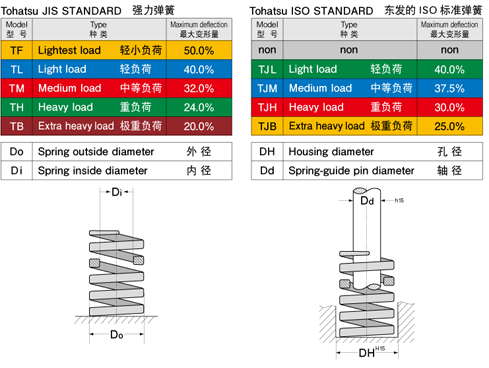

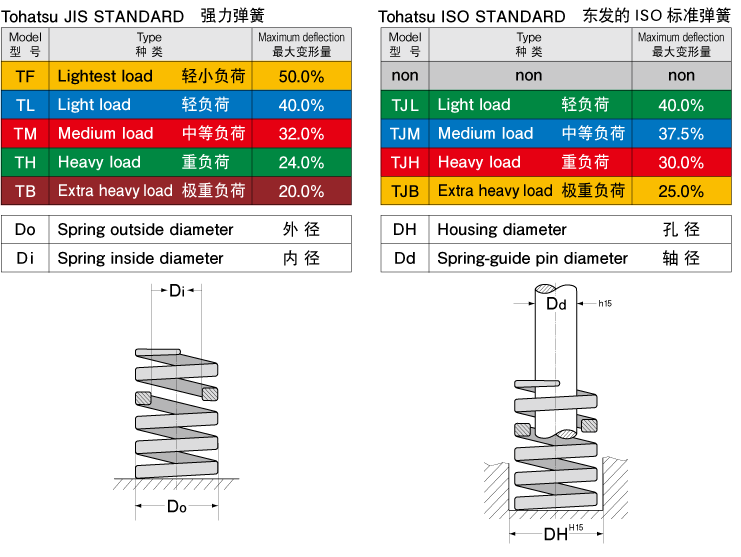

外径、内径
外径和内径是指弹簧端部1~2圈的尺寸。(参照图5)
弹簧常数
负荷与变形量比值的参考数值。

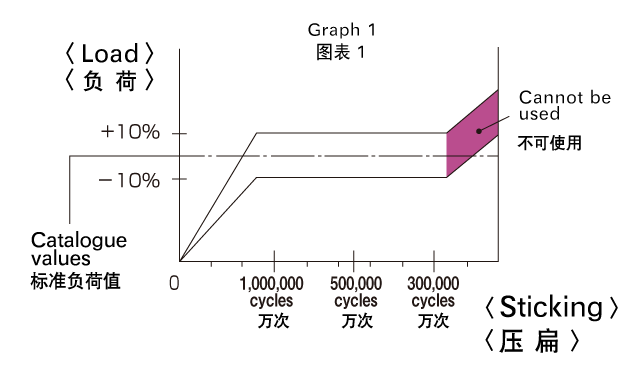

负荷特性
与由弹簧常数计算出的负荷计算值相比,实际负荷的情况是,开始变形时的负荷偏低,而接近最大变形量(压扁)时,负荷偏高,甚至实测的负荷值有可能超出负荷的许用范围。(参照图表1)

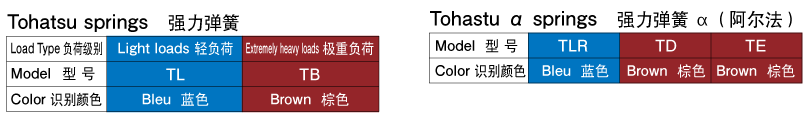

识别颜色
不同标准的弹簧,识别颜色不同,其标准负荷、尺寸规格也不同。在识别上要充分注意。
