Swift Springs

スラストシート
Spring Thrust Sheet

走行時に発生するサスペンションのねじれ応力を逃がすことを目的にコンセプト。足回りそのものの負担を軽減し。耐久性を向上させる製品です。

写真

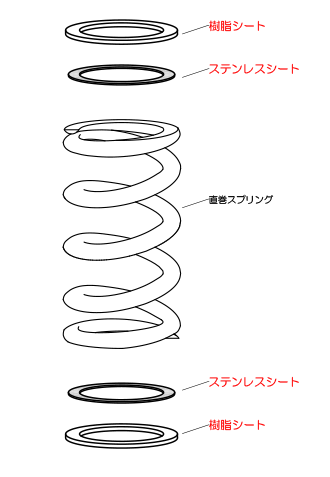

図

装着するときは、スプリングシート側に樹脂シート、スプリング側にステンレスシートを敷きご使用ください。

商品内容

樹脂シート
(#77***)×4枚
SUS シート
(#22***)×4枚

品 番 適用 セット価格
円/セット(税込)
セット内容
044101 φ60 ¥4,400 樹脂シート×4枚・
ステンレスシート4枚
544202 φ65 ¥4,400 樹脂シート×4枚・
ステンレスシート4枚
744303 φ70 ¥4,400 樹脂シート×4枚・
ステンレスシート4枚

※樹脂製品につきましては、都合上ロットにより色が異なる場合がございます。予めご了承ください。

スプリングシート用アダプタ

外径62mmスプリングシートへ内径(ID)65mmスプリングを組む際に出来る隙間を少なくし、作動時に起こるスプリングシートとのガタツキを抑えます。

写真

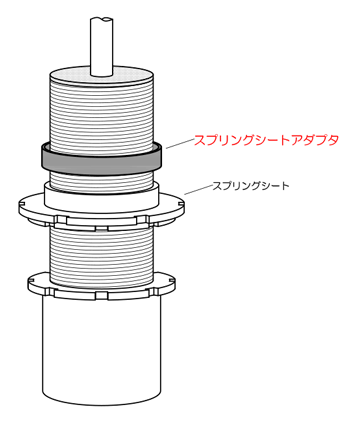

φ62mmスプリングのシートへ被せてご使用ください。

スプリングアダプタ図面

商品内容

スプリングアダプタ
(6265PP)×2個

※スプリングシートは付属致しません

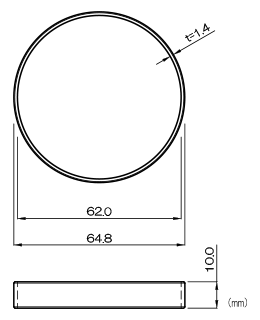

◎スプリングアダプター寸法

Springアダプター寸法図
品 番 適 用 セット価格
円/セット(税込)
セット内容
6265PP 62mmスプリングシート
/ID65スプリング
¥2,750 樹脂アダプタ×2個

スペーサー

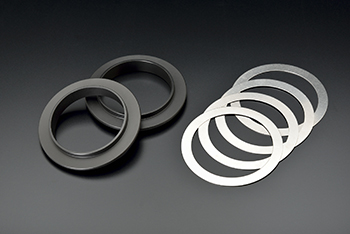

Assist ・Helper Spring用スペーサー

Assist・Helper Spring用スペーサー
ASSIST・HELPER SPRING用スペーサー
品 番 適用 セット価格
円/セット(税込)
セット内容
SP60 φ60 ¥9,900 スペーサー×2個・ステンレスシート4枚
SP65 φ65 ¥9,900 スペーサー×2個・ステンレスシート4枚
SP70 φ70 ¥9,900 スペーサー×2個・ステンレスシート4枚
